Unsere Wärmepumpenanlage
Als Wärmepumpe ist die CHA-10 der Firma WOLF installiert. Sie ist ein Monoblock, also ohne zusätzliches Kältemittel zur Übertragung der Energie in den Schichtspeicher.
Die Anlage wurde von der Firma Steinert in Rödental geplant und in hervorragender Weise installiert.
News News: Gasheizung wurde 2024 stillgelegt
Im Frühjahr 2024 habe ich die Gasheizung ausgeschaltet, da wir sie im letzten Winter nicht benötigt haben. Nur die Gaszündflamme brennen zu lassen, macht keinen Sinn.

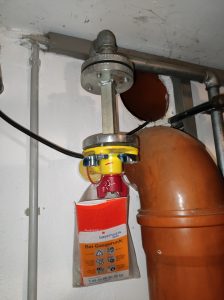

Ich habe mich aber entschlossen den Gasanschluss noch zu behalten und zahle somit die Gasgrundgebühr und den jährlichen Schornsteinfeger für die Prüfung der Anlage.
Mal sehen was wir nach dem Winter 2024/2025 machen, vielleicht kündigen wir dann den Gasanschluss.
Die schematische Darstellung unser neuen hybriden Heizungsanlage
Die Anlage besteht aus den folgenden Wärmequellen.
- Wärmepumpe (unten links)
- Solarthermie-Anlage (ganz rechts)
- ZWE – alte Gasheizung (oben links)
- FBST – Wassergeführter Kaminofen (rechts neben ZWE)
Alle diese Wärmequellen speisen den 825l fassenden zentralen Schichtenspeicher.
Der Mischerkreis MK2 ist bei uns nicht installiert, da wir nur Heizkörper betreiben.
Das Außengerät der Wärmepumpe haben wir möglichst nah zum Heizungskeller auf der Ostseite unseres Wohnhauses positioniert, da sich in der unmittelbaren Nähe nur das Fenster des Gäste-WC befindet. Auch wird die Abluft über ein Rasenstück geblasen weil es dort keine Nachbarhäuser gibt. Mit anderen Worten kann nun auch kein Nachbar durch das Geräusch der Anlage gestört fühlen.
Mit dem Aufstellungsort haben wir alle wichtigen Kriterien erfüllt und die Zuleitung ist nur durch einen kurzen Kabelkanal im Keller-Treppenbereich verlegt.
Den Kondensat-Abfluss habe ich auf der rechten Seite der Außeneinheit in einen Sickerbereich geführt.
Wie auf dem Bild zu sehen ist, ist die Anlage in die Gartenoptik weitestgehend integriert, so dass es ein harmonisches Bild gibt.
Das Bild oben zeigt den Kabelkanal, in dem die Rohre und die Zuleitungen für die Außeneinheit verlegt sind. Durch die günstige Positionierung der Außeneinheit ist der Weg zum Heizungskeller mit der Inneneinheit relativ einfach und kurz.
Die Inneneinheit beinhaltet die Kontrolleinheit der Wärmepumpe mit: Steuerung, E-Zusatzheizung, Web-Interface, Umwälzpumpe und Kontrolldisplay. Die E-Zusatzheizung ist bei uns nicht in Betrieb.
Funktionsweise der Anlage
Komponenten:
- Wärmepumpe
- Schichtspeicher
- Solarthermie-Anlage
- Gaskessel
- Festbrennstoffofen
- Heizungspumpe mit Mischer
Zentrales Element der Anlage ist der Schichtspeicher, in den alle Energieerzeuger die erzeugte Wärmeenergie einspeichern. Im oberen Bereich des Speichers befindet sich der Warmwasserbereich. Die Warmwasseraufbereitung erfolgt durch eine Frischwasserstation, was den Vorteil hat, dass es kein stehendes Brauchwasser im Speicher gibt. Somit entfällt die Legionellengefahr. Im unteren Bereich des Speichers wird das Heizungswasser gehalten.
Der Gaskessel ist als zweite Wärmeeinheit (ZWE) vorgesehen und wird von der Wärmepumpe aus gesteuert, sobald diese nicht mehr ökonomisch arbeitet. Die elektrische Zusatzheizung in der Wärmepumpe ist deaktiviert.
Sobald die Sonne scheint, erwärmt die Solarthermie-Anlage zusätzlich über einen Wärmetauscher das Heizungswasser im Schichtenspeicher.
Der Festbrennstoffofen (Holz) steht im Wohnbereich und sorgt dort für wohlige Wärme mit einer Heizleistung von 4 kWh. Zusätzliche 7kWh stehen dem Schichtspeicher zur Verfügung und werden über das Heizungswasser mit 65 Grad dort eingespeist.
Die Steuereinheit der Wärmepumpe regelt die Heizungspumpe mit dem dazugehörenden Mischer. Hier ist die Heizkurve hinterlegt nach der die Vorlauftemperatur in den Heizkörpern bestimmt wird.
Die Regelung der Wärmepumpe ist Außentemperatur geführt. Durch das Web-Interface ist die Anlage im Netz sichtbar und kann über eine App/Website gesteuert werden. Natürlich kann auch der Installateur bei Störungen auf die Anlage zugreifen.
Die Regelung der Anlage ist mit der PV-Anlage über einen potentialfreien Kontakt des Smart Grid verbunden und nutzt somit den Betriebszustand ‚3‘ des SG Ready Labels.
